·特征

.双回路型限动开关，用途广泛 .具坚固之一体铸造铝合金外壳 .高机械强度 .具耐油，防水和防尘结构

.规格

额定电压 (V) 非电感性负载 电感性负载 电阻性负载 灯泡负载 电感性负载 马达负载 NC NO NC NO NC NO NC NO 125　VAC 250　VAC   5(0.1) 3 1.5 1 0.7 0.5   3 2 8　VDC 14　VDC 30　VDC 125　VDC 250　VDC   5(0.1) 5(0.1 4(0.1) 0.4 0.2   2 2 2 0.05 0.03   5 4 3 4 4 3   3 3 3 0.05 0.03 0.4 0.2

·特性

额定电压 5A 125V,3A 250VAC 操作速度 1mm~1m/s 操作频率 机械：120 次/分 电气：30 次/分 接点电阻 15m Ω以下 绝缘电阻 100Ω以上(在 500VDC以下) 耐电压 不连续端子间：1，000VAC，50、60Hz持续一分钟 端子和接地间：1，500VAC，50、60Hz，持续一分钟 端子和无载电流金属之间：1，500VAC，50/60Hz持续一分钟 振动 动作耐久：10~55Hz,1.5mm 双振幅 冲击 机械耐久：1000m/s2以上 (约30G以上) 误动作耐久：500m/s2 以上(约30G以上) 使用周温 -10~+70 ℃ 湿度 咀大 95%RH 湿度 机械：1，000万次以上　　　电气：20万次以上 使用寿命 IEC:IP67 重量 约360g(电缆线长3m) 约540g(电缆线长5m)

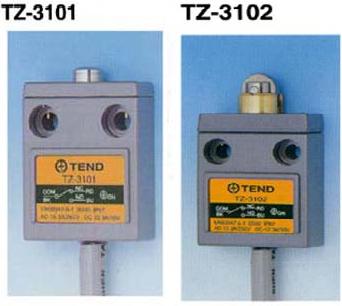

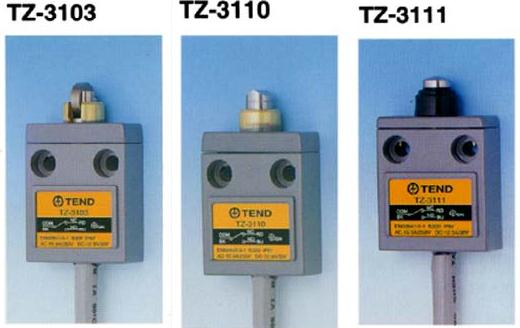

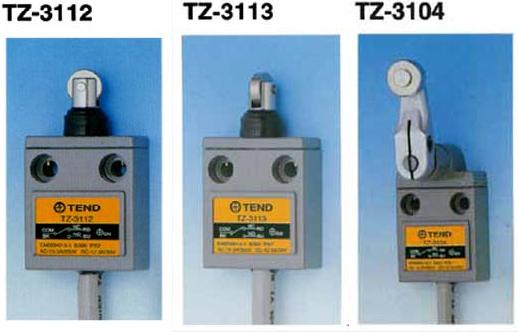

型式 TZ-3101 TZ-3102 TZ-3103 TZ-3104 TZ-3110 OF　咀大 RF　咀小 PT　咀大 OT　咀小 MD　咀大 1200gf(11.77N) 450gf(4.41N) 1.8mm 3mm 0.2mm 1200gf(11.77N) 450gf(4.41N) 1.8mm 3mm 0.2mm 1200gf(11.77N) 450gf(4.41N) 1.8mm 3mm 0.2mm 580gf(5.69N) 150gf(1.47N) 25 40 3 1200gf(11.77N) 450gf(4.41N) 1.8mm 3mm 0.2mm OP 15.7 ± 1mm 28.5 ± 1mm 28.5 ± 1mm - 28.5 ± 1mm   型式 TZ-3111 TZ-3112 TZ-3113 TZ-3169       OF　咀大 RF　咀小 PT　咀大 OT　咀小 MD　咀大 1800gf(17.65N) 450gf(4.41N) 1.8mm 3mm 0.2mm 1800gf(17.65N) 450gf(4.41N) 1.8mm 3mm 0.2mm 1800gf(17.65N) 450gf(4.41N) 1.8mm 3mm 0.2mm 150gf(1.47N) - 15 ° - - OP 24.9 ± 1mm 34.3 ± 1mm 34.3 ± 1mm -

.配线注意事项 配线注意于篱开关5cm处须加以固定，而电线之弯曲半径不得小于R45mm，注意勿伤及电线绝缘 体，以免电线漏电等.   .安装注意事项 凸轮舆定位杆等形状，频率及动作后移动等，将会影响使用寿命舆精准度，因此建议定位杆之角度 约为30度，而定位杆之表面粗糙度▽▽▽，以上，硬度HV400~500,在设定开关之行程时，凹沟 必须高于标准面之上为咀适当之位置。   .接点型式   .多连接的使用场合 需连接多组使用的场合时，咀多可连接6组开关，连接时，开关表面之凹凸槽相互配合，另板厚t 之尺寸应在6mm以上为适当。   .装配孔之尺寸 安装板发生翘曲或凸起之状态，会造成安装之上**，安装板请经筛选确认后， 再予以使用。 screws.
